iMac 2009 lateのHDDをSSDに換装する方法をイラストで解説

先日Mountain Lionを外付けSSDにインストールした事を書きましたが、今度はそのSSDをiMacに換装したのでその手順をゆるい（？）イラスト付きで解説します。

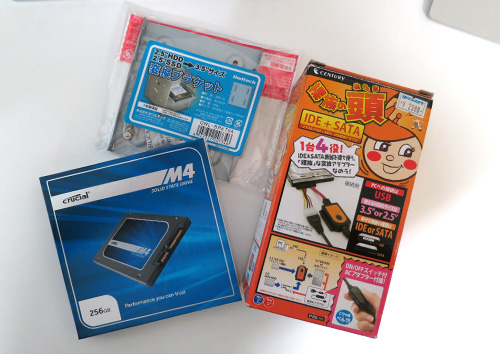

まず用意したのは以下の４点。

トルクスドライバーは一応T8だけで大丈夫ですができればT9もあるとベター（なめり防止の為）。
あとマイナスドライバーのような薄くて固いものと15cm程度のつっかえ棒なんかがあるといいかと思います。
吸盤は強いのであればいいので100均の大きいので十分です。

用意ができたらiMacを寝かせてまずはガラス面を外します。

吸盤をガラス面の丸オレンジ辺りの上部２箇所に止めて引くように浮かせてます。
iMacの向きが逆なのは手前に引くようにしたほうが取りやすいから。逆だと非常に取りにくいです。

しかしイラストが適当ですね。久々にペンタブで描いたので我慢して下さい。
ペンタブで線をまっすぐ引くのが苦手で…

ガラスが取れたらモニタ部分を持ち上げますがネジで固定されているので外します。

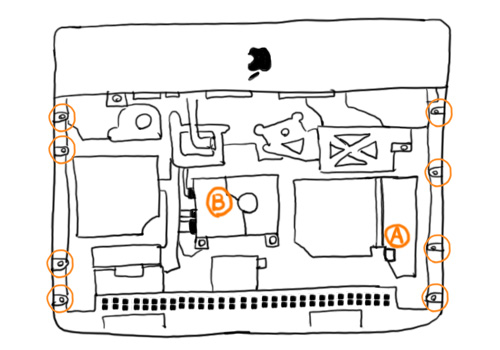

このイラストはモニタ外した後の内部構造を簡単に描いたものですが、両脇4箇所（計８箇所）をネジで固定されているのでトルクスドライバーで外します。
この時ネジ付近に強力な磁石があったりして「どんな罠だよ！」と思うハメになるのでネジがくっつかないようにピンセットとの合わせ技でネジを取り外します。

ちなみにAはモニタと繋がってるケーブル位置、BはHDD位置になります。

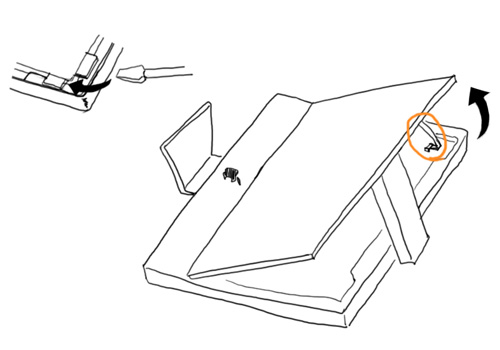

ネジが全て取れたらマイナスドライバーのようなもの（自分は定規を使用）で、左上のイラストのように端のモニタの金具の下に入れてテコの原理のように持ち上げます。浮かせられたら何かを挟んでおいて反対側も同様に浮かせます。

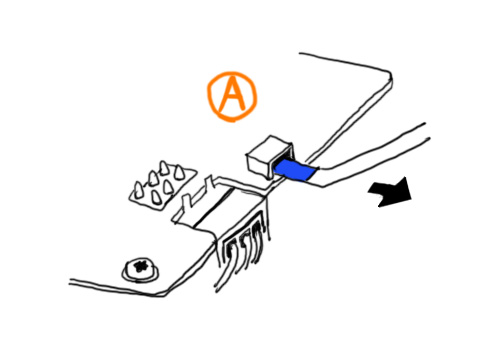

この時手前に右図のように短いケーブルで繋がってる所があるので急には持ち上げないで少しづつ持ち上げてケーブルを確認します。（内部構造図のA部分）

このケーブルは先端が青くなってると思うので、手前にゆっくり真っ直ぐに引いて抜きます。

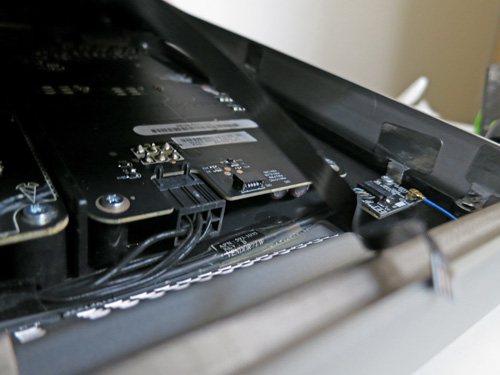

切れるんじゃないかと不安になりますが頑張りましょう。抜いた写真はコチラ。

青ケーブルが抜けたらもう少し持ち上がるようになるので、手を入れられるぐらいまで持ち上げたらイラストのようにつっかえ棒的なのをかませて固定します。ちなみにイラストで挟んでいるのはメガネケース。
全部取り外すには他のケーブルも抜く必要がありますが、HDDの取り外しだけなら1本抜くだけで十分です。

続いてBの位置にあるHDDを取ります。

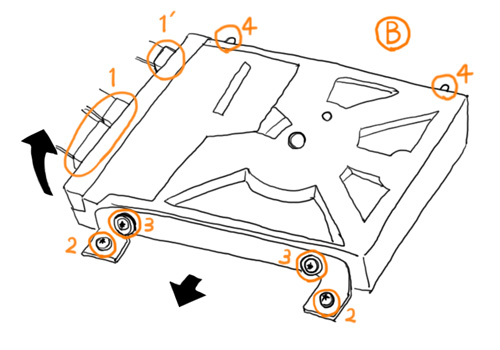

HDDを取り外すのに必要なのは上図の１と２の取り外し。
１と１’のケーブルは硬いですが青ケーブルのようにゆっくり水平に引きぬきます。１は２つ連なって抜きにくいですが１本つづ確実に抜きましょう。１’はHDDのファンを制御するための温度センサーらしくSSDには付けるところがないので余ります。

あとは２のネジを抜けばHDDを取り出すことができます。固定されているようですが４がゴム穴に刺さっているだけなので手前を斜めに持ちあげて水平に引けば抜くことができます。（すいません、矢印に順番を書き忘れました）

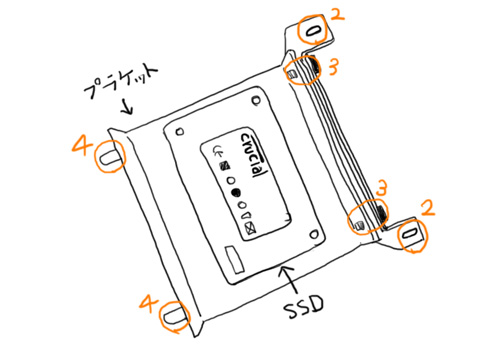

取り出したHDDは３と４のネジを取り変換プラケットを取り付けたSSDに同じようにして付けます。
またSSDはケーブルをつけやすいようにケーブルを付ける側をできるだけプラケットの縁に寄せるといいです。

SSDとプラケットは反対側からネジで固定されてます。

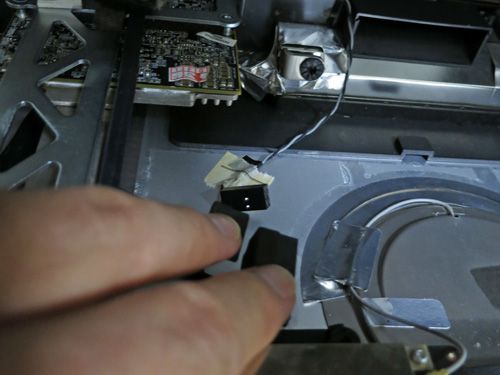

SSDをHDDのあった位置に戻す前に１’の温度センサーケーブルが余るので、マスキングテープなどで底面に固定しておくといいでしょう。固定した様子はコチラ。
固定しなくても大丈夫でしょうが、ブラブラしてるのって何となく気になるので。

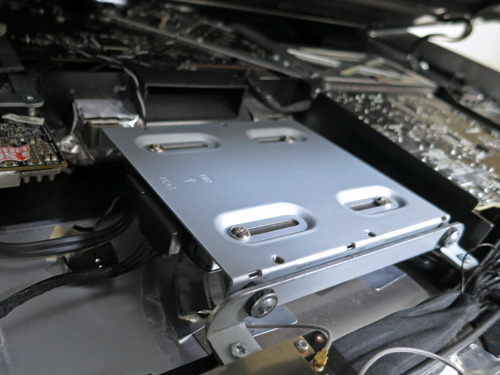

SSDの取り付けはSSDが下になるように取り付けます。というか自然にそうなっちゃいます。取り付けるとこんな感じになります。

あとは外した手順の逆で元に戻せば完了です！
起動後しばらくはアップルマークが出ないかと思いますが、きっと準備してるんだとでも思って気長に待ちましょう。
自分は知らなかったのでかなり焦りました。あと1分遅かったら電源落としていたかと。

さてログインできたら無事終了！！と思うかもしれませんが、なにかおかしい。
そう！ファンがフル回転してるのです。

ファンの制御については次回の記事で解説します。（記事を分けました）
